Cobertura plana não acessível, não ventilada, com godo, impermeabilização através de lâminas de PVC.

74,90€

Cobertura plana não acessível, não ventilada, com godo, tipo invertida, pendente do 1% ao 5%, composta por: formação de pendentes: argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com leitada de cimento, com espessura média de 10 cm; camada separadora sob impermeabilização: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 4,2 kN/m, uma resistência à tracção transversal de 4,2 kN/m, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m²; impermeabilização monocamada não colada: lâmina impermeabilizante flexível, tipo PVC-P(fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, fixada em sobreposição e bordos através de soldadura termoplástica; camada separadora sob isolamento: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 4,2 kN/m, uma resistência à tracção transversal de 4,2 kN/m, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m²; isolamento térmico: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa; camada separadora sob protecção: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 2 kN/m, uma resistência à tracção transversal de 2 kN/m, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m²; camada de protecção: 10 cm de seixo rolado de 16 a 32 mm de diâmetro.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, segundo NP EN 771-1.

4,000

0,11

0,44

mt01arl030

m³

Argila expandida, de 350 kg/m³ de densidade e granulometria compreendida entre 8 e 16 mm, fornecida em sacos.

0,100

59,50

5,95

mt09lec020b

m³

Leitada de cimento 1/3 CEM II/B-L 32,5 N.

0,010

105,10

1,05

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

1,34

0,01

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,040

115,30

4,61

mt14gsa020d

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 4,2 kN/m, uma resistência à tracção transversal de 4,2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 15 mm, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m², segundo EN 13252.

1,050

1,56

1,64

mt15dan010j

m²

Lâmina impermeabilizante flexível, tipo PVC-P(fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, segundo EN 13956.

1,050

6,38

6,70

mt15dan020b

m

Perfil colaminado de chapa de aço e PVC-P, plano, para remate de impermeabilização com lâminas de PVC-P, nos extremos das lâminas e nos encontros com elementos verticais.

0,400

2,80

1,12

mt14gsa020d

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 4,2 kN/m, uma resistência à tracção transversal de 4,2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 15 mm, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m², segundo EN 13252.

1,050

1,56

1,64

mt16pxa010ab

m²

Painel rígido de poliestireno extrudido, segundo EN 13164, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,2 m²°C/W, condutibilidade térmica 0,034 W/(m°C), Euroclasse E de reacção ao fogo, com código de designação XPS-EN 13164-T1-CS(10/4)300-DLT(2)5-DS(TH)-WL(T)0,7--FT2.

1,050

12,96

13,61

mt14gsa020c

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 2 kN/m, uma resistência à tracção transversal de 2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 27 mm, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m², segundo EN 13252.

1,050

1,04

1,09

mt01arc010

t

Seixos rolados de 16 a 32 mm de diâmetro.

0,180

28,00

5,04

mo019

h

Oficial de 1ª construção.

0,583

16,85

9,82

mo111

h

Operário não qualificado construção.

0,583

15,82

9,22

mo028

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,219

16,85

3,69

mo065

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,219

16,45

3,60

mo053

h

Oficial de 1ª montador de isolamentos.

0,061

17,41

1,06

mo099

h

Ajudante de montador de isolamentos.

0,061

16,45

1,00

%

Meios auxiliares

2,000

71,29

1,43

%

Custos indirectos

3,000

72,72

2,18

Custo de manutenção decenal: 18,73€ nos primeiros 10 anos.

Total:

74,90

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2011

1.2.2012

1.2.2013

Especificações para unidades de alvenaria - Parte 1: Tijolos cerâmicos para alvenaria

EN 13163:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados em poliestireno expandido (EPS) - Especificação Especificação

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados - Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

EN 13164:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manutaturados de espuma de poliestireno extrudido (XPS) - Especificação Especificação

UNIDADE DE OBRA QAD022: COBERTURA PLANA NÃO ACESSÍVEL, NÃO VENTILADA, COM GODO, IMPERMEABILIZAÇÃO ATRAVÉS DE LÂMINAS DE PVC.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

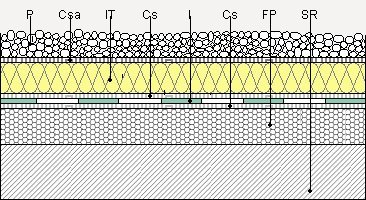

Formação de cobertura plana não acessível, não ventilada, com godo, tipo invertida, pendente de 1% a 5%, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de 10 cm de espessura média à base de argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C); acabamento com camada de regularização de argamassa de cimento M-5 de 4 cm de espessura, talochada e limpa; CAMADA SEPARADORA SOB IMPERMEABILIZAÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 4,2 kN/m, uma resistência à tracção transversal de 4,2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 15 mm, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m²; IMPERMEABILIZAÇÃO: tipo monocamada, não colada, formada por uma lâmina impermeabilizante flexível, tipo PVC-P(fv), de 1,2 mm de espessura, com armadura de véu de fibra de vidro, colocada solta sobre a camada separadora, fixada em sobreposição através de soldadura termoplástica, e nos bordos soldada a perfis colaminados de chapa e PVC-P; CAMADA SEPARADORA SOB ISOLAMENTO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 4,2 kN/m, uma resistência à tracção transversal de 4,2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 15 mm, resistência CBR ao punçoamento 0,8 kN e uma massa superficial de 300 g/m²; ISOLAMENTO TÉRMICO: painel rígido de poliestireno extrudido, de superfície lisa e bordo lateral a meia madeira, de 40 mm de espessura, resistência à compressão >= 300 kPa, resistência térmica 1,2 m²°C/W, condutibilidade térmica 0,034 W/(m°C); CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 2 kN/m, uma resistência à tracção transversal de 2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 27 mm, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m²; CAMADA DE PROTECÇÃO: Camada de seixo rolado de 16 a 32 mm de diâmetro, isenta de finos, espalhada com uma espessura média de 10 cm.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será evitado o derrame de resíduos de obra sobre a camada de godo.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.
