QAE010

m²

Cobertura plana não acessível, ventilada, auto-protegida, impermeabilização através de lâminas asfálticas.

53,64€

Cobertura plana não acessível, ventilada, auto-protegida, tipo convencional, pendente do 1% ao 15%, composta por: formação de pendentes: painel cerâmico furado com ligação macho-fêmea de 80x25x3,5 cm apoiado sobre muretes de tijolo cerâmico furado de 30x20x9 cm, dispostos cada 80 cm e com 30 cm de altura média; isolamento térmico: feltro isolante de lã mineral, segundo EN 13162, revestido numa das suas faces com um complexo de papel kraft com polietileno que actua como barreira de vapor, de 80 mm de espessura; impermeabilização monocamada colada: camada de betume modificado com elastómero SBS LBM(SBS)-50/G-FP (150R) colocada com primário asfáltico, tipo EA.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, segundo NP EN 771-1.

6,000

0,11

0,66

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,020

115,30

2,31

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

1,34

0,01

mt16lra040a

m²

Feltro isolante de lã mineral, segundo EN 13162, revestido numa das suas faces com um complexo de papel kraft com polietileno que actua como barreira de vapor, de 80 mm de espessura, resistência térmica 1,9 m²°C/W, condutibilidade térmica 0,042 W/(m°C).

1,200

3,41

4,09

mt04lvg020b

Ud

Painel cerâmico furado com ligação macho-fêmea, para revestir, 80x25x3,5 cm.

5,000

0,48

2,40

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,020

115,30

2,31

mt14lga010c

m²

Camada de betume modificado com elastómero SBS LBM(SBS)-50/G-FP (150R), EN 13707, com armadura de feltro de poliéster reforçado e estabilizado de 150 g/m², com auto-protecção mineral.

1,100

7,09

7,80

mt14iea020a

kg

Primário asfáltico, tipo EA.

0,300

2,25

0,68

mo019

h

Oficial de 1ª construção.

0,788

16,85

13,28

mo111

h

Operário não qualificado construção.

0,788

15,82

12,47

mo053

h

Oficial de 1ª montador de isolamentos.

0,050

17,41

0,87

mo099

h

Ajudante de montador de isolamentos.

0,050

16,45

0,82

mo028

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,101

16,85

1,70

mo065

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,101

16,45

1,66

%

Meios auxiliares

2,000

51,06

1,02

%

Custos indirectos

3,000

52,08

1,56

Custo de manutenção decenal: 17,70€ nos primeiros 10 anos.

Total:

53,64

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2011

1.2.2012

1.2.2013

Especificações para unidades de alvenaria - Parte 1: Tijolos cerâmicos para alvenaria

EN 13163:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados em poliestireno expandido (EPS) - Especificação Especificação

EN 13162:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados de lã mineral (MW) - Especificação Especificação

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização flexíveis - Membranas betuminosas armadas para impermeabilização de coberturas - Definições e características

UNIDADE DE OBRA QAE010: COBERTURA PLANA NÃO ACESSÍVEL, VENTILADA, AUTO-PROTEGIDA, IMPERMEABILIZAÇÃO ATRAVÉS DE LÂMINAS ASFÁLTICAS.

CARACTERÍSTICAS TÉCNICAS

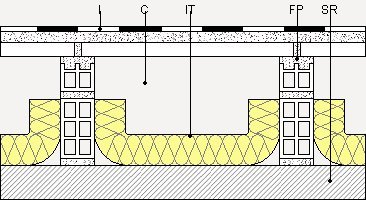

Formação de cobertura plana não acessível, ventilada, auto-protegida, tipo convencional, pendente de 1% a 15%, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: base de painel cerâmico furado com ligação macho-fêmea de 80x25x3,5 cm com uma camada de regularização de argamassa de cimento M-5 de 3 cm de espessura e acabamento afagado, apoiada sobre muretes de tijolo cerâmico furado de 30x20x9 cm, assente com argamassa de cimento M-5, dispostos cada 80 cm e com 30 cm de altura média, rematados superiormente com mestras de argamassa de cimento M-5; ISOLAMENTO TÉRMICO: feltro isolante de lã mineral, segundo EN 13162, revestido numa das suas faces com um complexo de papel kraft com polietileno que actua como barreira de vapor, de 80 mm de espessura, resistência térmica 1,9 m²°C/W, condutibilidade térmica 0,042 W/(m°C); IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma camada de betume modificado com elastómero SBS LBM(SBS)-50/G-FP (150R), com armadura de feltro de poliéster reforçado e estabilizado de 150 g/m², com auto-protecção mineral colocada com primário asfáltico, tipo EA.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer acção mecânica não prevista no cálculo, até que se proceda à execução da sua capa de protecção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.
