QAB020

m²

Cobertura plana acessível, não ventilada, com pavimento flutuante, impermeabilização através de lâminas asfálticas.

78,83€

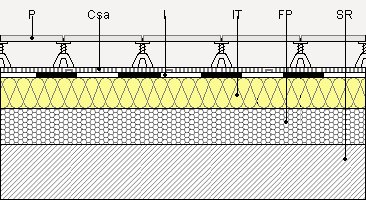

Cobertura plana acessível, não ventilada, com pavimento flutuante sobre suportes, tipo convencional, pendente de 1% a 5%, para tráfego pedonal privado, composta de: formação de pendentes: argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com leitada de cimento, com espessura média de 10 cm; isolamento térmico: painel rígido de lã mineral soldável, de 50 mm de espessura; impermeabilização monocamada colada: camada de betume modificado com elastómero SBS, LBM(SBS)-40/FP (160), totalmente colada com maçarico; camada separadora sob protecção: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 2 kN/m, uma resistência à tracção transversal de 2 kN/m, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m²; camada de protecção: ladrilhos de cimento de 40x40 cm apoiados sobre suportes.

Unitário

Ud

Descrição

Rend.

Preço unitário

Importância

mt04lpt010c

Ud

Tijolo cerâmico furado duplo, para revestir, 30x20x9 cm, segundo NP EN 771-1.

4,000

0,11

0,44

mt01arl030

m³

Argila expandida, de 350 kg/m³ de densidade e granulometria compreendida entre 8 e 16 mm, fornecida em sacos.

0,100

59,50

5,95

mt09lec020b

m³

Leitada de cimento 1/3 CEM II/B-L 32,5 N.

0,010

105,10

1,05

mt16pea020b

m²

Painel rígido de poliestireno expandido, segundo NP EN 13163, bordo lateral recto, de 20 mm de espessura, resistência térmica 0,55 m²°C/W, condutibilidade térmica 0,036 W/(m°C), para junta de dilatação.

0,010

1,34

0,01

mt09mor010c

m³

Argamassa de cimento CEM II/B-L 32,5 N tipo M-5, confeccionada em obra com 230 kg/m³ de cimento e uma proporção em volume 1/6.

0,040

115,30

4,61

mt16lra050r

m²

Painel rígido de lã mineral soldável, segundo EN 13162, revestido com betume asfáltico oxidado e filme de polipropileno termofusível, de 50 mm de espessura, resistência térmica >= 1,25 m²°C/W, condutibilidade térmica 0,039 W/(m°C).

1,050

13,48

14,15

mt14lba010d

m²

Camada de betume modificado com elastómero SBS, EN 13707, LBM(SBS)-40/FP (160), com armadura de feltro de poliéster não tecido de 160 g/m², de superfície não protegida.

1,100

6,21

6,83

mt14gsa020c

m²

Geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 2 kN/m, uma resistência à tracção transversal de 2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 27 mm, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m², segundo EN 13252.

1,050

1,04

1,09

mt15acc010

Ud

Suporte regulável para mosaicos, 70/120 mm, em pavimentos flutuantes de coberturas.

7,500

1,50

11,25

mt18bho010b

m²

Mosaico de cimento, acabamento em gravilha lavada, 40x40 cm.

1,050

8,13

8,54

mo019

h

Oficial de 1ª construção.

0,515

16,85

8,68

mo111

h

Operário não qualificado construção.

0,424

15,82

6,71

mo028

h

Oficial de 1ª aplicador de lâminas impermeabilizantes.

0,121

16,85

2,04

mo065

h

Ajudante de aplicador de lâminas impermeabilizantes.

0,121

16,45

1,99

mo053

h

Oficial de 1ª montador de isolamentos.

0,050

17,41

0,87

mo099

h

Ajudante de montador de isolamentos.

0,050

16,45

0,82

%

Meios auxiliares

2,000

75,03

1,50

%

Custos indirectos

3,000

76,53

2,30

Custo de manutenção decenal: 33,11€ nos primeiros 10 anos.

Total:

78,83

Referência e título da norma

Aplicabilidade

(1)

Obrigatoriedade

(2)

Sistema

(3)

EN 771-1:2011

1.2.2012

1.2.2013

Especificações para unidades de alvenaria - Parte 1: Tijolos cerâmicos para alvenaria

EN 13163:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados em poliestireno expandido (EPS) - Especificação Especificação

EN 13162:2012

1.9.2013

1.9.2013

Produtos de isolamento térmico para aplicação em edifícios - Produtos manufaturados de lã mineral (MW) - Especificação Especificação

EN 13707:2004+A2:2009

1.4.2010

1.10.2010

Membranas de impermeabilização flexíveis - Membranas betuminosas armadas para impermeabilização de coberturas - Definições e características

EN 13252:2000

1.10.2001

1.10.2002

Geotêxteis e produtos relacionados - Características requeridas para uso em sistemas de drenagem

EN 13252:2000/A1:2005

1.6.2006

1.6.2007

UNIDADE DE OBRA QAB020: COBERTURA PLANA ACESSÍVEL, NÃO VENTILADA, COM PAVIMENTO FLUTUANTE, IMPERMEABILIZAÇÃO ATRAVÉS DE LÂMINAS ASFÁLTICAS.

MEDIDAS PARA ASSEGURAR A COMPATIBILIDADE ENTRE OS DIFERENTES PRODUTOS, ELEMENTOS E SISTEMAS CONSTRUTIVOS QUE COMPÕEM A UNIDADE DE OBRA.

Impermeabilização asfáltica: será evitado o contacto com óleos, gorduras, petróleos e dissolventes. Camada separadora: serão utilizados produtos não permeáveis à leitada de argamassas e betões. Será prestada especial atenção às incompatibilidades de utilização que se especificam nas fichas técnicas dos diferentes elementos que puderam compor a cobertura (suporte resistente, formação de pendentes, barreira de vapor, isolamento térmico, impermeabilização e camadas separadoras).

CARACTERÍSTICAS TÉCNICAS

Formação de cobertura plana acessível, não ventilada, com pavimento flutuante sobre suportes, tipo convencional, pendente de 1% a 5%, para tráfego pedonal privado, composta pelos seguintes elementos: FORMAÇÃO DE PENDENTES: com guias de rincões, laroz e juntas com mestras de tijolo cerâmico furado duplo e camada de 10 cm de espessura média à base de argila expandida de 350 kg/m³ de densidade, descarregada a seco e consolidada na superfície com leitada de cimento, proporcionando uma resistência à compressão de 1 MPa e com uma condutibilidade térmica de 0,087 W/(m°C); acabamento com camada de regularização de argamassa de cimento M-5 de 4 cm de espessura, talochada e limpa; ISOLAMENTO TÉRMICO: painel rígido de lã mineral soldável, segundo EN 13162, revestido com betume asfáltico oxidado e filme de polipropileno termofusível, de 50 mm de espessura, resistência térmica >= 1,25 m²°C/W, condutibilidade térmica 0,039 W/(m°C); IMPERMEABILIZAÇÃO: tipo monocamada, colada, formada por uma camada de betume modificado com elastómero SBS, LBM(SBS)-40/FP (160), com armadura de feltro de poliéster não tecido de 160 g/m², de superfície não protegida, totalmente colada com maçarico; CAMADA SEPARADORA SOB PROTECÇÃO: geotêxtil não tecido composto por fibras de poliéster entrelaçadas, com uma resistência à tracção longitudinal de 2 kN/m, uma resistência à tracção transversal de 2 kN/m, uma abertura de cone ao ensaio de perfuração dinâmica segundo NP EN ISO 13433 inferior a 27 mm, resistência CBR ao punçoamento 0,4 kN e uma massa superficial de 200 g/m²; CAMADA DE PROTECÇÃO: pavimento flutuante de ladrilhos de cimento com acabamento em gravilha de 40x40 cm, apoiados sobre suportes reguláveis em altura de 70 a 120 mm.

CRITÉRIO DE MEDIÇÃO DE PROJECTO

Superfície medida em projecção horizontal, segundo documentação gráfica de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.

CONDIÇÕES PRÉVIAS QUE DEVEM SER CUMPRIDAS ANTES DA EXECUÇÃO DAS UNIDADES DE OBRA

PROCESSO DE EXECUÇÃO

CONSERVAÇÃO E MANUTENÇÃO.

Será protegida a cobertura de qualquer acção mecânica não prevista no cálculo, até que se proceda à execução da sua capa de protecção, sem a colocação de nenhum elemento que possa perfurar a impermeabilização.

CRITÉRIO DE MEDIÇÃO EM OBRA E CONDIÇÕES DE PAGAMENTO

Medir-se-á, em projecção horizontal, a superfície realmente executada segundo especificações de Projecto, desde as faces interiores dos parapeitos ou muretes perimetrais que a limitam.
